La fiabilité des systèmes émetteurs-récepteurs répond aux exigences de disponibilité
Nov 04, 2025|

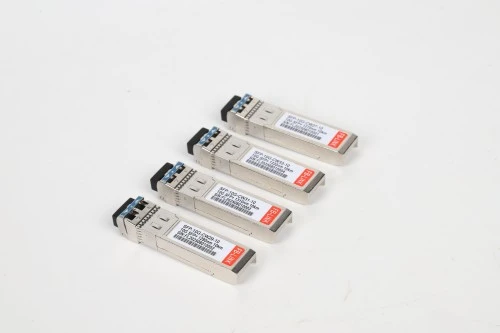

La fiabilité des systèmes émetteurs-récepteurs détermine directement si les réseaux répondent à leurs exigences de disponibilité. Avec les centres de données modernes exigeant une disponibilité de 99,99 % à 99,999 %-ce qui se traduit par moins de 53 minutes d'arrêt annuel-les émetteurs-récepteurs optiques sont devenus un point de défaillance critique que les opérateurs de réseau doivent gérer avec précision.
La fiabilité-Connexion de disponibilité dans les réseaux modernes
La disponibilité du réseau dépend de la fiabilité cumulée de tous les composants du chemin de données. Selon l'analyse annuelle des pannes 2023 de l'Uptime Institute, les problèmes de connectivité réseau-liés à la cause de 31 % des pannes sur trois ans, dépassant même les pannes-liées à l'alimentation. Au sein de cette catégorie, les pannes d’émetteur-récepteur représentent un risque important mais souvent sous-estimé.
Les émetteurs-récepteurs optiques de qualité affichent des chiffres de MTBF calculés supérieurs à 900 000 heures, avec des taux de défaillance observés inférieurs à 0,001 % sur la base de données opérationnelles sur une décennie-. Cependant, ces chiffres théoriques masquent la complexité du monde réel-. Dans les environnements de production, la durée de vie réelle des émetteurs-récepteurs varie de trois à sept ans en fonction de la gestion de la température, du contrôle de la contamination et des pratiques de manipulation.
L’écart entre les prévisions MTBF en laboratoire et les performances sur le terrain crée des défis de planification. Les opérateurs de réseau ciblant les normes de centres de données Tier III (disponibilité de 99,982 %) ou Tier IV (disponibilité de 99,995 %) ne peuvent pas se fier uniquement aux spécifications des fabricants. Ils ont besoin de stratégies de déploiement qui tiennent compte des facteurs de stress environnementaux, des modèles opérationnels et des cycles de remplacement proactifs-tous les éléments essentiels de la fiabilité complète des systèmes d'émetteurs-récepteurs.
La gestion thermique comme principal facteur de fiabilité
La chaleur dégrade les composants optiques de l’émetteur-récepteur plus rapidement que tout autre facteur. Les diodes laser subissent des décalages de longueur d'onde d'environ 0,1 nanomètre par degré Celsius, et les lasers de télécommunications standard fonctionnent entre -10 degrés et 85 degrés, leurs performances se détériorant rapidement à proximité de la limite supérieure.
Les modules optiques 800G et 1,6T de nouvelle-génération consomment entre 15 et 30 watts par module, créant des charges thermiques qui remettent en question les stratégies conventionnelles de refroidissement par air. Les centres de données déployant ces-émetteurs-récepteurs à vitesse plus élevée sont confrontés à trois réalités thermiques qui ont un impact direct sur la fiabilité des systèmes d'émetteurs-récepteurs :
La densité de puissance augmente plus rapidement que la capacité de refroidissement. Chaque saut de vitesse de 100G à 400G puis à 800G double grossièrement la consommation d'énergie par port tout en réduisant l'espace physique disponible pour la dissipation thermique.
Les cycles de température accélèrent le vieillissement des composants. Les modules qui fonctionnent régulièrement à moins de 5-7 degrés de leur température maximale spécifiée nécessitent un remplacement proactif après trois à cinq ans au lieu de la durée de vie de sept - ans possible dans des environnements bien refroidis.
L'emballement thermique crée des défaillances en cascade. Lorsqu'un émetteur-récepteur surchauffe et tombe en panne, les modules adjacents absorbent une charge de trafic supplémentaire, générant davantage de chaleur et augmentant leur probabilité de défaillance.
Les opérateurs de réseaux relèvent les défis thermiques à travers plusieurs couches. Le refroidissement actif avec un flux d'air ciblé maintient la température ambiante en dessous de 25 degrés dans les rangées d'équipements critiques. La gestion thermique passive utilisant des dissipateurs thermiques et des matériaux d'interface thermique éloigne la chaleur des composants laser sensibles. La surveillance-de la température en temps réel via la surveillance optique numérique fournit une alerte précoce lorsque les émetteurs-récepteurs approchent des seuils thermiques.
Les refroidisseurs thermoélectriques maintiennent des environnements thermiques stables pour les émetteurs-récepteurs longue distance-, où la stabilité de la longueur d'onde affecte directement l'intégrité et la fiabilité du signal. Ces composants de refroidissement actifs augmentent le coût et la complexité, mais deviennent nécessaires pour les déploiements de multiplexage par répartition en longueur d'onde où même une dérive mineure de la longueur d'onde provoque une diaphonie entre les canaux.
Contrôle de la contamination et manipulation physique
Les extrémités des connecteurs sales constituent la deuxième cause de dégradation des émetteurs-récepteurs, augmentant la perte d'insertion et obligeant les modules à augmenter le courant de polarisation de transmission, ce qui accélère le vieillissement. Une particule de poussière mesurant des micromètres de diamètre crée suffisamment de perte optique pour pousser un émetteur-récepteur hors de sa marge de fonctionnement.
Le problème de contamination s'intensifie avec des débits de données plus élevés.. 100Les optiques G tolèrent des problèmes mineurs de propreté des connecteurs qui entraînent la génération d'erreurs corrigibles par les modules 400G et 800G. Alors que les budgets de correction d'erreur directe se resserrent à chaque augmentation de vitesse, une contamination qui passait auparavant inaperçue déclenche désormais des alarmes, compromettant la fiabilité des systèmes émetteurs-récepteurs.
Les tests industriels révèlent des statistiques de contamination surprenantes. Même dans les environnements contrôlés des centres de données, 30 à 40 % des connecteurs de fibre échouent à l'inspection de propreté lors du premier test. Le pourcentage grimpe au-dessus de 60 % dans les centraux de télécommunications ou les armoires électriques d’entreprise moins contrôlés. Chaque connecteur contaminé réduit potentiellement la durée de vie de l'émetteur-récepteur de plusieurs années.
Usure mécanique due aux problèmes de contamination des composés de remplacement à chaud. Les cycles fréquents d'insertion et de retrait usent les ferrules et les cages des connecteurs, créant ainsi des voies supplémentaires pour l'entrée des contaminants. Les opérateurs de réseau gérant de grandes populations d'émetteurs-récepteurs sont confrontés à un exercice d'équilibre entre tester les modules pour vérifier la fonctionnalité et éviter des cycles de branchement/débranchement excessifs qui réduisent la fiabilité.
Le contrôle professionnel de la contamination nécessite trois éléments : des outils d'inspection visuelle qui identifient la contamination par des particules invisibles à l'œil nu, des produits de nettoyage appropriés qui éliminent les huiles et les particules sans rayer les extrémités des viroles, et des protocoles de manipulation stricts qui empêchent la recontamination entre le nettoyage et l'installation.
Surveillance proactive et remplacement prédictif
La surveillance optique numérique expose la température, le courant de polarisation de transmission, la puissance de réception et la tension d'alimentation, l'analyse des tendances fournissant plus de valeur que des instantanés uniques. Augmentation constante du courant de polarisation de transmission en cas de dégradation laser du signal de puissance de sortie stable nécessitant le remplacement du module avant qu'une panne ne se produise.
Les systèmes de gestion de réseau modernes suivent les paramètres DOM sur des milliers d'émetteurs-récepteurs, identifiant les modules qui dérivent en dehors des performances de base. Trois modèles de surveillance prédisent une panne imminente et sont essentiels pour maintenir la fiabilité des systèmes émetteurs-récepteurs :
Une polarisation de transmission croissante indique le vieillissement du laser. À mesure que les lasers à semi-conducteurs se dégradent, ils nécessitent un courant de commande plus élevé pour maintenir la même puissance de sortie optique. Les modules présentant des augmentations de biais supérieures à 10 à 15 % de leur valeur initiale justifient leur remplacement lors de la prochaine fenêtre de maintenance.
Une diminution de la sensibilité de la puissance de réception suggère une dégradation du photodétecteur. Lorsque la sensibilité de réception chute, l'émetteur-récepteur devient plus susceptible de subir une perte de portée due à la flexion de la fibre ou à la dégradation du connecteur. Les modules fonctionnant à 2 ou 3 dB de leur spécification de sensibilité représentent des risques de défaillance futurs.
Les excursions de température révèlent une insuffisance de refroidissement. Les émetteurs-récepteurs qui dépassent régulièrement 70 degrés pendant les pics de trafic indiquent un débit d'air insuffisant ou des systèmes de refroidissement défaillants. Ces modules tomberont en panne plus tôt que leurs voisins correctement refroidis.
Un opérateur sans fil de niveau 1 a déployé 500 000 émetteurs-récepteurs pour l'infrastructure 5G avec zéro panne grâce à des tests de validation rigoureux et à une vérification de l'interopérabilité. Cela démontre que des tests préalables au déploiement complets, combinés à une surveillance continue, permettent d'atteindre des niveaux de fiabilité qui répondent à des exigences de disponibilité agressives.
Les données de surveillance permettent des stratégies de remplacement prédictives. Plutôt que d'attendre des pannes provoquant des pannes imprévues, les opérateurs planifient les échanges de modules pendant les fenêtres de maintenance en fonction des mesures de dégradation des tendances. Cela passe d’une maintenance réactive à une maintenance proactive, améliorant directement la disponibilité atteinte.
Redondance du réseau et masquage des pannes
Même les émetteurs-récepteurs les plus fiables finissent par tomber en panne. L'architecture réseau détermine si ces pannes ont un impact sur la disponibilité. Les réseaux de centres de données atteignent une fiabilité supérieure à quatre neuf grâce à des mécanismes de redondance qui masquent la plupart des pannes de composants des applications.
La redondance fonctionne à plusieurs niveaux. La redondance au niveau des liens-utilise des connexions parallèles entre les commutateurs, permettant au trafic de se réacheminer automatiquement en cas de panne d'un émetteur-récepteur. La redondance au niveau des appareils-duplique des commutateurs ou des routeurs entiers, garantissant ainsi que les pannes-d'un seul composant ne partitionnent pas le réseau. La redondance géographique distribue les équipements sur plusieurs centres de données, protégeant ainsi contre les pannes au niveau des installations.
L'efficacité de la redondance dépend de son indépendance en cas de panne. Les pannes corrélées-où plusieurs émetteurs-récepteurs tombent en panne simultanément en raison de contraintes environnementales partagées ou de défauts de fabrication-peuvent submerger la redondance et provoquer des pannes. Les opérateurs de réseau ont identifié que l'assouplissement des spécifications des composants pour réduire les coûts crée des points de défaillance majeurs lorsque des problèmes surviennent lors du déploiement en production, compromettant la fiabilité globale des systèmes d'émetteur-récepteur.
La diversité des sources d’approvisionnement en émetteurs-récepteurs atténue les risques de panne corrélés. L’utilisation de modules provenant de plusieurs fabricants ou de différents lots de production évite que des défauts de fabrication uniques n’affectent de grandes parties de la base installée. Cette stratégie ajoute de la complexité aux achats mais améliore la résilience globale du réseau.
Les mécanismes de basculement automatisés minimisent les temps d'arrêt en cas de pannes. Les commutateurs modernes détectent les défaillances de liaison en quelques millisecondes et redirigent le trafic vers des chemins de sauvegarde en moins de 50 millisecondes. Les appareils atteignent des temps d'arrêt annuels médians inférieurs à 30 minutes malgré de multiples pannes tout au long de l'année, démontrant à quel point le basculement rapide masque le manque de fiabilité des composants.
Tests de validation et assurance qualité
Les tests du nouveau matériel réseau utilisent une vérification ponctuelle-d'un appareil sur 100 à 1 000 plutôt que des tests complets, créant ainsi des écarts de fiabilité qui apparaissent comme des pannes précoces. Des protocoles de test complets évaluent la précision de la puissance, la stabilité de la longueur d'onde, les taux d'erreur sur les bits et la gestion du trafic sous diverses charges de données-, autant d'éléments cruciaux pour garantir la fiabilité des systèmes d'émetteur-récepteur.
Les tests de qualité abordent plusieurs modes de défaillance. Les mesures de puissance optique vérifient que les émetteurs atteignent les niveaux de sortie spécifiés avec des taux d'extinction acceptables. Les tests de sensibilité du récepteur confirment que les photodétecteurs atteignent les taux d'erreur binaires requis aux niveaux de puissance d'entrée minimum. Le cycle de température valide que les modules conservent leurs spécifications sur toute leur plage de fonctionnement nominale.
Les rapports de test des émetteurs-récepteurs mesurent les caractéristiques de transmission, notamment la puissance de sortie optique et le taux d'extinction, ainsi que les mesures du récepteur, notamment la sensibilité et la puissance d'entrée maximale. Ces paramètres prédisent directement la fiabilité du terrain. Les modules avec des résultats de test marginaux lors de l'assurance qualité échoueront plus tôt sous le stress opérationnel.
Les tests d'interopérabilité vérifient que les-émetteurs-récepteurs tiers fonctionnent correctement dans l'équipement cible. Les problèmes de compatibilité représentent un risque important, les émetteurs-récepteurs incompatibles pouvant entraîner des pannes de connexion ou des dommages matériels. Des tests systématiques sur plusieurs plates-formes de commutateurs et de routeurs identifient les cas extrêmes avant le déploiement.
Les systèmes avancés de validation des émetteurs-récepteurs peuvent évaluer l'état des modules en moins de trois minutes, générant des rapports détaillés qui distinguent les unités défectueuses de celles nécessitant uniquement un nettoyage des connecteurs. Ces tests rapides permettent de filtrer des volumes élevés sans créer de goulots d'étranglement dans les pipelines de déploiement.
Les données d’autorisation de retour de matériel fournissent des informations rétrospectives sur la fiabilité. Le suivi des modes de défaillance, des distributions de-temps jusqu'à-défaillance et des taux de défaillance par type de module révèle quels émetteurs-récepteurs offrent la fiabilité promise et lesquels sont constamment sous-performants. Ces données de terrain complètent les tests en laboratoire et éclairent les futures décisions d’approvisionnement.
Considérations environnementales et températures nominales étendues
Les émetteurs-récepteurs-de qualité commerciale standard spécifient des plages de fonctionnement de 0 degré à 70 degrés. Les modules de qualité industrielle-adaptés à des températures extrêmes de -40 degrés à 85 degrés peuvent dépasser 10 ans de durée de vie opérationnelle dans des environnements difficiles. Le choix de l'indice de température a un impact significatif sur la fiabilité des déploiements extérieurs, des installations informatiques de pointe et des installations insuffisamment refroidies.
Les modules de température étendue utilisent différentes stratégies de sélection de composants et de conditionnement. Les diodes laser conçues pour les plages de températures industrielles coûtent plus cher mais maintiennent la stabilité de la longueur d'onde sur des oscillations thermiques plus larges. Les composants d'alimentation électrique avec des températures nominales de qualité automobile-empêchent les pannes dans des conditions extrêmes.
Le compromis entre la température nominale et le coût nécessite une analyse minutieuse. Le déploiement d'émetteurs-récepteurs de qualité industrielle-dans un centre de données-à température contrôlée gaspille du budget en spécifications inutiles. À l'inverse, l'utilisation de modules de qualité commerciale-dans des environnements thermiques marginaux garantit des pannes prématurées qui, en fin de compte, coûtent plus cher en raison d'une augmentation des pièces de rechange, des déplacements de camions et des temps d'arrêt.
Les spécifications d’humidité sont aussi importantes que les plages de température. Une humidité élevée combinée aux cycles de température provoque une condensation qui corrode les connexions électriques et dégrade les revêtements optiques. Les modules déployés dans des environnements à forte humidité-bénéficient d'un revêtement conforme et d'un joint hermétique qui augmentent les coûts mais prolongent la durée de vie opérationnelle.
Les opérateurs gérant des réseaux géographiquement distribués sont confrontés à divers défis environnementaux. Les installations de tours cellulaires dans les climats désertiques nécessitent des modules qui tolèrent des températures élevées et des cycles de température. Les installations côtières nécessitent une résistance à l’humidité et au brouillard salin. Les centres de données disposent d'environnements contrôlés, mais les déploiements d'informatique de pointe dans les points de vente au détail ou les installations industrielles sont confrontés à des températures extrêmes et à une contamination qui raccourcissent la durée de vie des émetteurs-récepteurs.
Coût-Compromis entre fiabilité et coût total de possession
Les émetteurs-récepteurs tiers offrant une qualité équivalente à celle des fabricants d'équipement d'origine peuvent générer 25 millions de dollars d'économies sur les déploiements à grande échelle tout en atteignant zéro panne sur 500 000 unités. Cela démontre que le coût initial des composants ne représente qu’un élément de l’économie de propriété totale.
Les calculs du coût total de possession doivent inclure les taux de défaillance, le temps moyen de réparation, les besoins en pièces de rechange et les coûts des temps d'arrêt. Une heure d'arrêt coûte aux entreprises entre 1 et 5 millions de dollars, selon le secteur d'activité et la criticité des applications. Face à ces coûts de temps d'arrêt, les émetteurs-récepteurs haut de gamme dotés d'une fiabilité supérieure des systèmes d'émetteur-récepteur offrent souvent une meilleure rentabilité malgré des prix d'achat plus élevés.
Les conditions de garantie affectent considérablement le TCO. Les garanties à vie sur les émetteurs-récepteurs optiques offrent une tranquillité d'esprit et éliminent les coûts de remplacement sur des déploiements sur plusieurs-années. Cependant, la couverture de la garantie n'a d'importance que si le fournisseur reste financièrement stable et maintient des stocks pour remplir ses obligations de garantie.
Les stratégies de rechange équilibrent les coûts de stock et les risques d’indisponibilité. Les opérateurs utilisant des émetteurs-récepteurs à source unique-de haute-fiabilité peuvent maintenir des stocks de rechange inférieurs. Ceux qui déploient divers types de modules ou acceptent des taux de défaillance plus élevés ont besoin de réserves de rechange plus importantes pour garantir un remplacement rapide, immobilisant ainsi du capital dans leurs stocks.
Les coûts de main-d'œuvre pour le déploiement, les tests et le remplacement dépassent souvent les coûts des modules au fil du temps. Les émetteurs-récepteurs nécessitant une configuration minimale et offrant une compatibilité plug-and-play -réduisent le temps d'installation et les erreurs. Les modules dotés de capacités DOM complètes simplifient le dépannage et permettent un diagnostic à distance, réduisant ainsi les déplacements coûteux des techniciens.
Les coûts énergétiques influencent de plus en plus le choix de l'émetteur-récepteur. Les optiques linéaires enfichables consomment seulement 2 watts par extrémité de câble, contre 15-30 watts pour les modules basés sur un processeur de signal numérique, ce qui permet d'économiser potentiellement des milliers de dollars par an par rack dans les déploiements à grande échelle.
Planification de la migration et transitions technologiques
Les fenêtres de mise à niveau du débit de données se sont réduites d'années en mois, les réseaux prévoyant des transitions de 400G à 800G d'ici fin 2024 et de 1,6T au début de 2025. Ces changements technologiques rapides créent des problèmes de fiabilité pendant les périodes de migration.
Les déploiements multi-taux pendant les transitions fonctionnent avec la fiabilité du composant le moins fiable. Lorsque vous mélangez des émetteurs-récepteurs 100G, 400G et 800G dans la même structure réseau, différents profils de consommation électrique créent des points chauds thermiques. Différentes implémentations de correction d’erreur directe compliquent l’analyse du bilan d’erreur. Les cas extrêmes d’interopérabilité entre niveaux de vitesse ne peuvent apparaître que dans des modèles de trafic spécifiques.
La rétrocompatibilité facilite les transitions mais ajoute de la complexité. Les modules prenant en charge plusieurs niveaux de vitesse via la configuration logicielle offrent une flexibilité de déploiement. Cependant, cette complexité logicielle introduit des bogues de micrologiciel comme mode de défaillance supplémentaire. Les opérateurs doivent équilibrer la flexibilité de la configuration et les avantages en matière de fiabilité des modules à usage unique et minutieusement testés pour maintenir une forte fiabilité des systèmes d'émetteur-récepteur.
La planification du cycle de vie de la plateforme doit tenir compte de la disponibilité des émetteurs-récepteurs. S'engager sur une plate-forme de commutateur ou de routeur implique une disponibilité sur plusieurs-années d'émetteurs-récepteurs compatibles. Les fournisseurs qui abandonnent les anciens modules obligent à des mises à niveau prématurées de l'infrastructure ou nécessitent des stratégies coûteuses de -dernier achat- qui immobilisent du capital dans des stocks obsolètes.
L'évolution des normes affecte-la fiabilité à long terme. La formation du MSA d'optique enfichable linéaire et l'adoption de la spécification d'interface de gestion commune pour les vitesses 400G et supérieures améliorent l'interopérabilité mais créent des périodes de transition où différentes implémentations coexistent avec différents niveaux de maturité.
Foire aux questions
Quelle est la durée de vie typique des émetteurs-récepteurs optiques dans les centres de données de production ?
Dans les centres de données-bien refroidis, les modules SFP+ et QSFP28 fonctionnent généralement de manière fiable pendant cinq à sept ans, tandis que les environnements plus difficiles, comme les salles de télécommunications chaudes, doivent généralement être remplacés après trois à cinq ans. La gestion de la température et la propreté des connecteurs déterminent principalement où les déploiements spécifiques se situent dans cette plage.
Comment calculer la fiabilité du réseau à partir des valeurs MTBF des composants ?
Les calculs de fiabilité du réseau doivent tenir compte du nombre de composants en série et de l'architecture de redondance. Pour un chemin série simple, divisez le nombre total d'heures de fonctionnement par la somme des taux de défaillance des composants individuels. Avec trois pannes en 96 heures de fonctionnement, le taux de panne est égal à 0,03125 ou 3,125 %, ce qui donne une fiabilité de 96,875 %. Les architectures redondantes améliorent considérablement la fiabilité globale en fournissant des chemins alternatifs en cas de panne de composants.
Quelles mesures de surveillance prédisent le mieux les pannes d’émetteur-récepteur ?
L'augmentation du courant de polarisation de transmission à une puissance de sortie stable constitue l'avertissement précoce le plus fiable en cas de dégradation du laser. De plus, l'augmentation des taux d'erreur pré-FEC lors des excursions de température et la dérive du biais de transmission en dehors des valeurs de référence pour la famille de modules indiquent tous que la fin de-de-vie de vie approche. La surveillance continue de ces paramètres permet un remplacement prédictif avant que les pannes ne provoquent des pannes.
Les émetteurs-récepteurs-rapides plus rapides ont-ils une fiabilité inférieure à celle des anciens modules ?
Les modules-vitesses plus élevées sont confrontés à des budgets de rapport signal-sur-bruit plus serrés et génèrent plus de chaleur, créant ainsi des facteurs de stress supplémentaires. Cependant, ils intègrent également une correction d’erreurs et une gestion thermique plus avancées. Des études sur les centres de données montrent que les commutateurs-haut de-rack utilisant des composants de base atteignent une fiabilité comparable à celle des appareils coûteux-de plus grande capacité, ce qui suggère que la qualité de la conception compte plus que la vitesse pour les résultats de fiabilité.
Quelle est l’importance de la sélection de la marque et du fournisseur de l’émetteur-récepteur pour la fiabilité ?
Le matériel réseau d'occasion de qualité-affiche des taux de défaillance inférieurs à 0,05 %, contre 3-4 % pour certains équipements d'origine du fabricant, ce qui prouve que des tests complets comptent plus que la marque. Sélectionnez des fournisseurs dotés de processus d'assurance qualité rigoureux, de rapports de tests transparents, de garanties solides et de données de fiabilité sur le terrain éprouvées plutôt que de vous fier uniquement à la réputation du fabricant : ces facteurs déterminent en fin de compte la fiabilité des systèmes d'émetteur-récepteur.
Quel rôle la correction d'erreur directe joue-t-elle dans la fiabilité de l'émetteur-récepteur ?
La correction d'erreur directe permet aux liaisons de communication de maintenir l'intégrité des données malgré des taux d'erreur binaires plus élevés dans la couche physique. Pour une communication optique fiable, les seuils pré-FEC BER ne doivent pas dépasser 4,5E-3, permettant à la FEC Hard-Decision Staircase d'éliminer efficacement les erreurs. À mesure que les émetteurs-récepteurs vieillissent et que les performances optiques se dégradent, la FEC offre une marge qui prolonge la durée de vie utile, mais elle ne peut pas compenser indéfiniment la détérioration des composants.
Sources de données
Uptime Institute - Analyse annuelle des pannes 2023
Integra Optics - Documentation technique sur le temps moyen entre pannes
AMPCOM - Guide pratique sur la durée de vie des émetteurs-récepteurs optiques
Laser Focus World - Analyse de la gestion thermique des émetteurs-récepteurs optiques
Data Center Frontier - 2024 Actes du Sommet des tendances
Volico - La disponibilité des centres de données défie la recherche
Microsoft Research - Comprendre les pannes de réseau dans les centres de données
IEEE/OIF - Documentation sur les normes de réseaux optiques
